トロコイドラックの設計製作支援ソフトの概要 Trochoid_Rack/C

トロコイドラック(Trochoid_Rack Gear)

直動エピトロコイド歯形を用いた「Trochoid_Rack」設計支援ソフトを紹介します。すでにご承知の「TrochoidV6/V6C」は、外転エピトロコイド歯形を用いた歯車です。
これに対して「Trochoid_Rack」設計支援ソフトは、直進エピトロコイド曲線をラック歯車に用いた直動機構の設計製作を支援するソフトウェアです。特徴は、直動機構の代表的なボールねじは、短い距離に対して有効であるが、長距離移動するためには軸を太くしなければならない。対してトロコイドラック機構では、ラックを繋ぐことにより移動距離を長く設計することができます。

「Trochoid_Rack/C」の入力フォーム

簡単な入力項目で多機能な設計支援を行います。今回のバージョンアップによりさらに高機能になりました。
◾バージョン表示ボタン。
◾デ-タの入力及びファイル保存、既存データの呼び出し。
◾トロコイドラック歯形の圧力角範囲指定による歯元の歯形修正。
◾トロコイドラック歯形の歯先を修正長さ指定して歯形修正。
◾工具径入力による工具径補正機能による座標計算。
◾トロコイド係数による設計ナビゲーション。
◾設計参照データを計算表示。

デサインフォームでの設計

回転シュミレーション、設計デ-タ・噛合いデ-タ・輪郭誤差デ-タの表示、DXFファイル・歯形座標データの作成を行います。
◾ピン歯車の回転直進移動と噛合い圧力角・曲率半径をリアルタイムに表示。
◾噛み合い部を部分拡大して歯形を確認することができます。
◾歯形輪郭の直線補間誤差を計算して、歯形座標間の誤差を表示。
◾設計デ-タの表示及び画面イメ-ジ印刷。
◾設計データをテキストファイルへ保存。
◾ピン歯車の表示/非表示。
◾工具中心から歯形接触点への法線を表示/非表示。
◾工具中心・輪郭座標デ-タをテキストファイル形式で保存。
◾トロコイドラック図、ピン歯車図、組図のDXFファイルを作成保存。
◾作図ショット画像のBMPファイル保存。
◾輪郭座標データや圧力角/曲率半径などをリストボックスに表示。

機構構成図と歯形の修正の法表示

設計データのテキストファイル保存と図形のBMP保存

設計データの印刷とDXFからモデリング

DXFファイルの保存とNC用歯形座標のテキスト保存

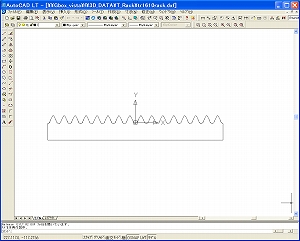

トロコイドラックDXF図 ピン歯車DXF図 組立図DXF

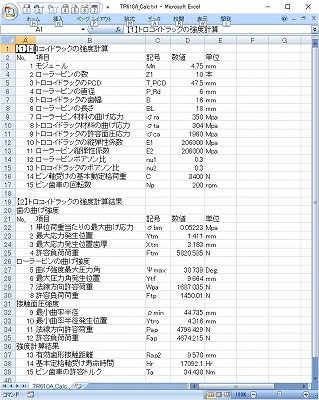

「Trochoid_RackC」 強度計算フォームと計算結果の印刷 (Cオプション)

強度計算テキスト保存と歯形データ詳細テキスト保存
