遊星歯車の設計製作支援ソフトウェアの概要 PL_Design/A

PL_Design」は、遊星歯車減速機構の設計製作支援ソフトウェアです。歯車基本データを入力するだけで、遊星歯車機構を設計することが できます。デザインフォームでは、プラネタリ型、ソラー型、スター型機構の回転シュミレーション、ラックによる歯形創成図、DXFファイルの出力、 歯形データのテキスト保存など簡単な操作で行うことができます。
今回「PL_Design」は、「横転位」の設計に対応する機能を付加してバージョンアップ を行いました。

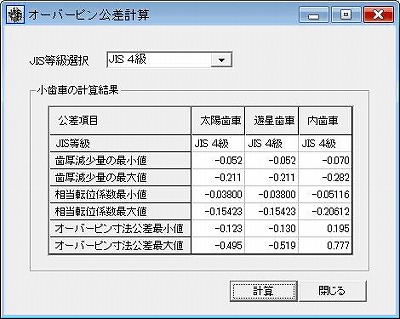

またぎ歯厚公差とオーバーピン寸法の公差計算方法を掲載しました。
遊星歯車の設計支援強度計算ソウトウェア「PL_DesignC」のページへリンク。

「PL_Design/A/C」の入力フォーム

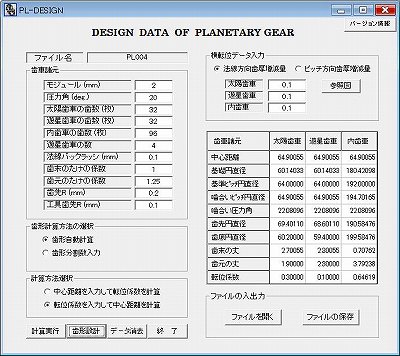

遊星歯車のデータ入力フォーム
◾バージョン表示ボタンの新設。
◾デ-タの入力及びファイル保存、既存データの呼び出し。
◾法線バックラッシの設定。
◾歯先・歯元のたけの係数より「高歯・低歯」の設計。
◾歯形の歯先R、面取りを設定することができます。
◾歯形分割を手動入力と自動計算から選択して計算できます。
◾中心距離入力と転位係数入力を選択して計算することができます。
◾法線方向及びピッチ方向を選択して横転位による歯厚増減を行うことができます。
◾切り下げ判定計算をして、切り下げ時にはメッセージを表示します。
◾歯形の尖り判定計算をして、尖り時にはメッセージを表示します。
◾トロコイド干渉・インボリュート干渉・トリミング計算をして、発生時にはメッセージを表示します。
◾エラー発生時には、エラーメッセージを表示します。
◾設計参照データを計算表示。

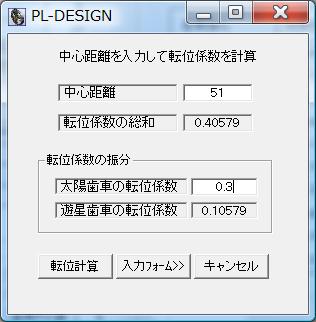

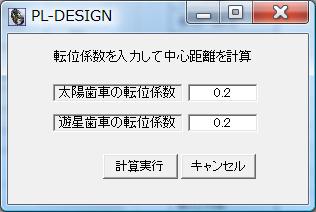

中心距離入力と転位係数入力の選択

デサインフォームでの設計

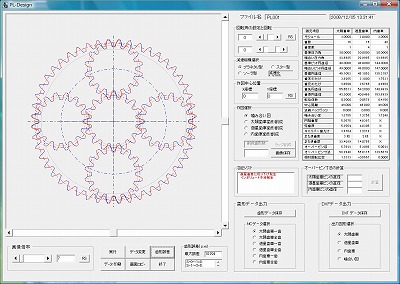

遊星歯車のデザインフォーム
◾回転角を設定して、プラネタリ型、ソラー型、スター型機構  の回転シュミレーションを行うことができます。
◾歯車を選択して、ラック又はピニオン(内歯車)による歯形創成ができます。
◾注記リストに切り下げ・尖り・内歯車の干渉情報を表示します。
◾ピン寸法を入力してオーバーピン寸法を再計算することができます。
◾設計データの表示及び印刷をします。
◾設計データをテキストファイル保存することができます。
◾作図図形のイメ-ジを印刷。
◾画面イメ-ジをビットマップファイルに保存します。
◾図形の移動、拡大、ラバーバンドによる部分拡大。
◾一歯形デ-タと全歯形データを選択してテキストファイルに保存。
◾太陽歯車、遊星歯車、内歯車、噛み合い図を選択して、DXFファイルを作成保存。
◾インボリュート歯形の誤差データをリストに表示します。

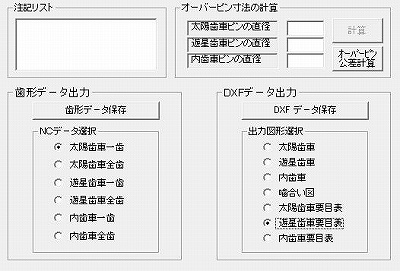

「PL_Design」のAオプション

遊星歯車の設計支援ソフト及び強度計算付きについては、右図の様になります。
対象ソフト「PL_DesignA」,「PL_DesignCA」です。

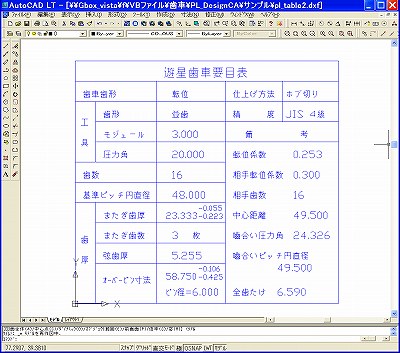

PL_DesignA」,「PL_DesignCA」遊星歯車の要目表DXF出力例です。

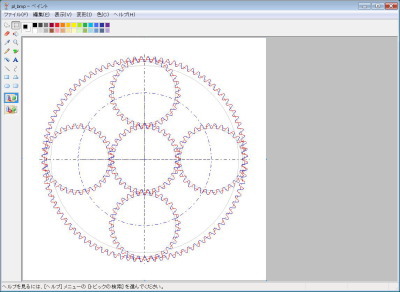

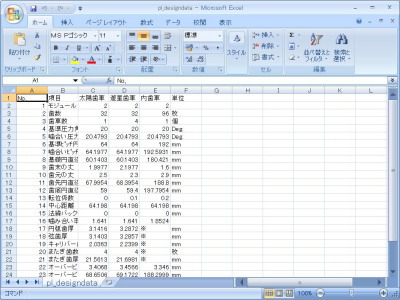

設計データのテキストファイル保存と図形のBMP保存

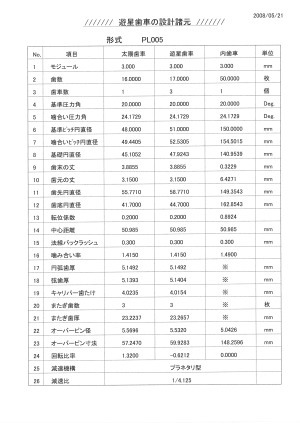

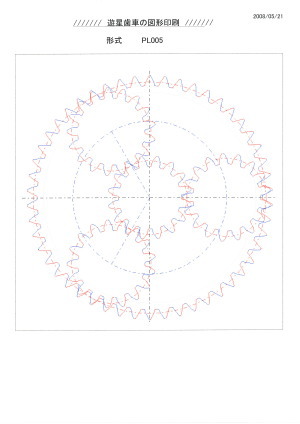

設計データの印刷と図形の印刷例

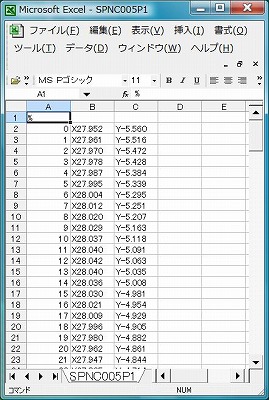

歯形座標データと一歯歯形ライン

DXFファイルの保存

太陽歯車DXF図 遊星歯車DXF図 内歯車DXF図 噛み合い図DXF図

低歯・並歯・高歯例とバックラッシ設定例

低歯(歯末0.8、歯元1.0) 並歯(歯末1.0、歯元1.25) 高歯(歯末1.2、歯元1.45) 法線バックラッシ設定例

設計事例一覧

遊星歯車10個の設計例 内歯車の創成図 法線バックラッシ付き バックラッシ無し
歯先面取り処理 歯先R取り処理 歯先尖り処理 切り下げ、インボリュート干渉

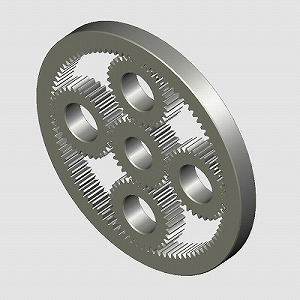

各種3D作成例(3次元CADが必要です。)

太陽歯車3D 遊星歯車3D 内歯車3D 噛み合い図3D
