ピン歯車とトロコイド歯車で作る遊星歯車減速機構

インボリュート歯車の遊星歯車減速機構を、ピン歯車(遊星歯車)と外接トロコイド歯車(太陽歯車)及び内歯トロコイド歯車(内歯歯車)のそれぞれの設計支援ソフトを使ってトロコイト歯車による遊星歯車機構を構成する手順を本ページにて紹介いたします。

インボリュート歯車の遊星歯車機構をピン歯車とトロコイド歯車の設計諸元に置き換える

下記歯車諸元より右図「PL_Design」で作成。
◾インボリュート歯車の諸元
◾モジュール;3
◾太陽歯車の歯数;16
◾遊星歯車の歯数;17
◾内歯車の歯数;50
◾中心距離;51
◾遊星歯車の数;3個。
*****************************************
 上記仕様をトロコイド歯車に置き換えた諸元。
◾トロコイド歯車の諸元
◾モジュール;3
◾エピトロコイド太陽歯車の歯数;16
◾ピン遊星歯車の歯数;17
◾ハイポトロコイド内歯車の歯数;50
◾中心距離;51
◾ピン遊星歯車の数;3個。

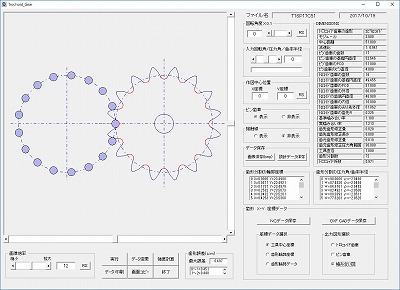

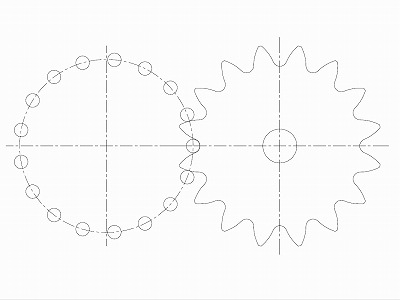

① 外接トロコイド歯車の設計支援ソフトでトロコイド太陽歯車とピン遊星歯車を設計してDXF噛み合い図を作成する。

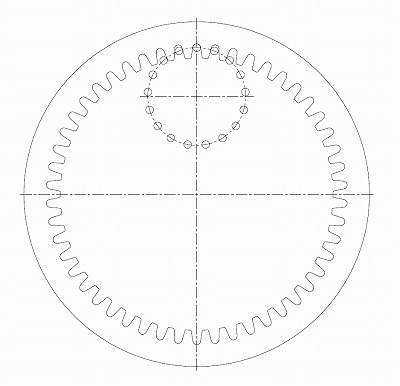

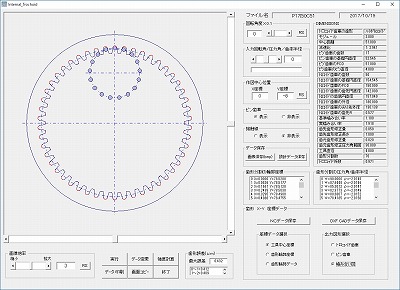

② 内歯トロコイド歯車の設計支援ソフトでピン遊星歯車とハイポトロコイド内歯車を設計してDXF噛み合い図を作成する。

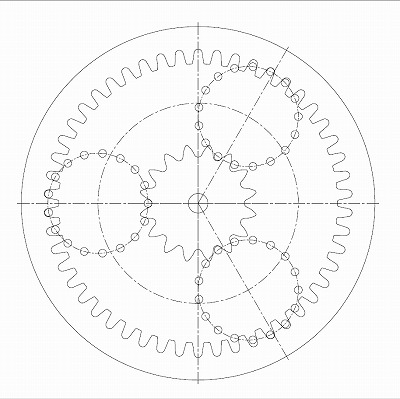

③外接トロコイド歯車のDXF図に 内歯トロコイド歯車で作成したハイポトロコイド内歯車をコピーして、さらにピン遊星歯車を3等配して完成。

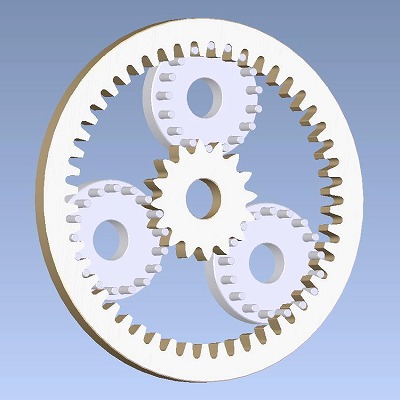

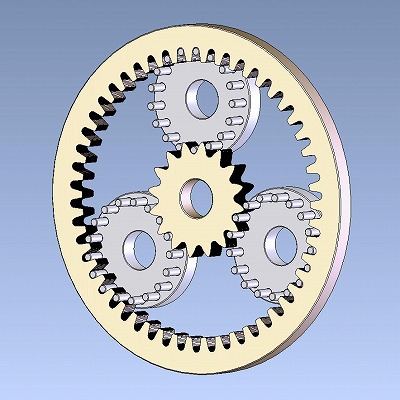

④3DCADに作成したDXFファイルインポートしてモデリング
